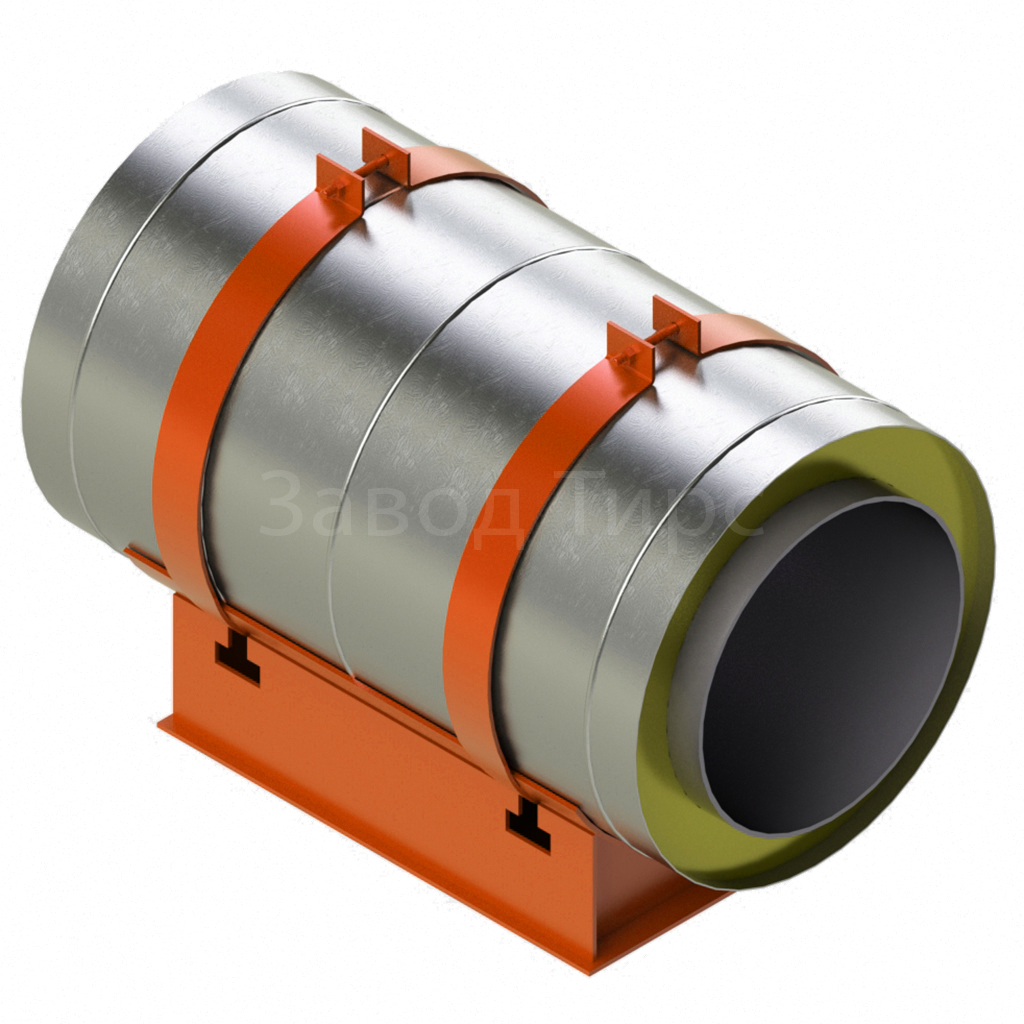

Составные части опор сконструированы на основе принципа хомута, к ним относятся: подушки для трубы и корпус.
Опоры, которые изготавливает наша компания, на 100 % соответствуют техническим нормам чертежей альбома ГОСТ 30732-2006.
Стандартные скользящие опоры данных трубопроводов производятся из марки стали Ст3сп и покрываются транспортировочным грунтом ГФ-021.
В таблице ниже представлены главные технические характеристики скользящих опор:
| Диаметр, d, мм | D x S, мм | B | L | |
| В полиэтиленовой оболочке | В оболочке из оцинкованной стали | |||
| 32 | 125 x 3,0 | 125 x 1 | 100 | 320 |
| 38 | 125 x 3,0 | 125 x 1 | ||
| 45 | 125 x 3,0 | 125 x 1 | ||
| 57 | 125 x 3,0 | 125 x 1 | ||
| 140 x 3,0 | — | |||
| 76 | 140 x 3,0 | 140 x 1 | ||
| 160 x 3,0 | — | |||
| 89 | 160 x 3,0 | 160 x 1 | ||
| 180 x 3,0 | — | |||
| 108 | 180 x 3,0 | 180 x 1 | ||
| 200 x 3,2 | — | 140 | 470 | |
| 133 | 225 x 3,5 | 225 x 1 | ||
| 250 x 3,9 | — | |||
| 159 | 250 x 3,9 | 250 x 1 | ||
| 219 | 315 x 5,6 | 315 x 1 | 280 | 670 |
| 273 | 400 x 6,3 | 400 x 1 | ||
| 450 x 7,0 | — | |||
| 325 | 450 x 7,0 | 450 x 1 | ||
| 426 | 560 x 8,8 | 560 x 1 | ||
| 530 | 710 x 11,1 | 675 x 1 | ||
| 630 | 800 x 12,5 | 775 x 1 | 600 | 770 |
| 720 | 900 x 14,0 | 875 x 1 | ||
| 820 | 1000 x 15,6 | 975 x 1 | 970 | |
| 1100 x 17,6 | — | 800 | ||
| 920 | 1100 x 17,6 | 1075 x 1 | ||
| 1200 x 19,6 | — | |||
| 1020 | 1200 x 19,6 | 1175 x 1 | ||
| 1220 | — | 1375 x 1 | 1200 | |
