Опоры швеллерные приварные – Тип ШП

Швелерные приварные опоры ШП для трубопроводов изготавливаются в соответствии с разработанными и утвержденными чертежами по ОСТ 36-146-88. Они применяются для трубопроводов ДУ=57-820 мм. Они применимы для всех видов технологических трубопроводов за исключением: трубопроводов с хладогентом. Швеллерные приварные опоры предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.

Описание

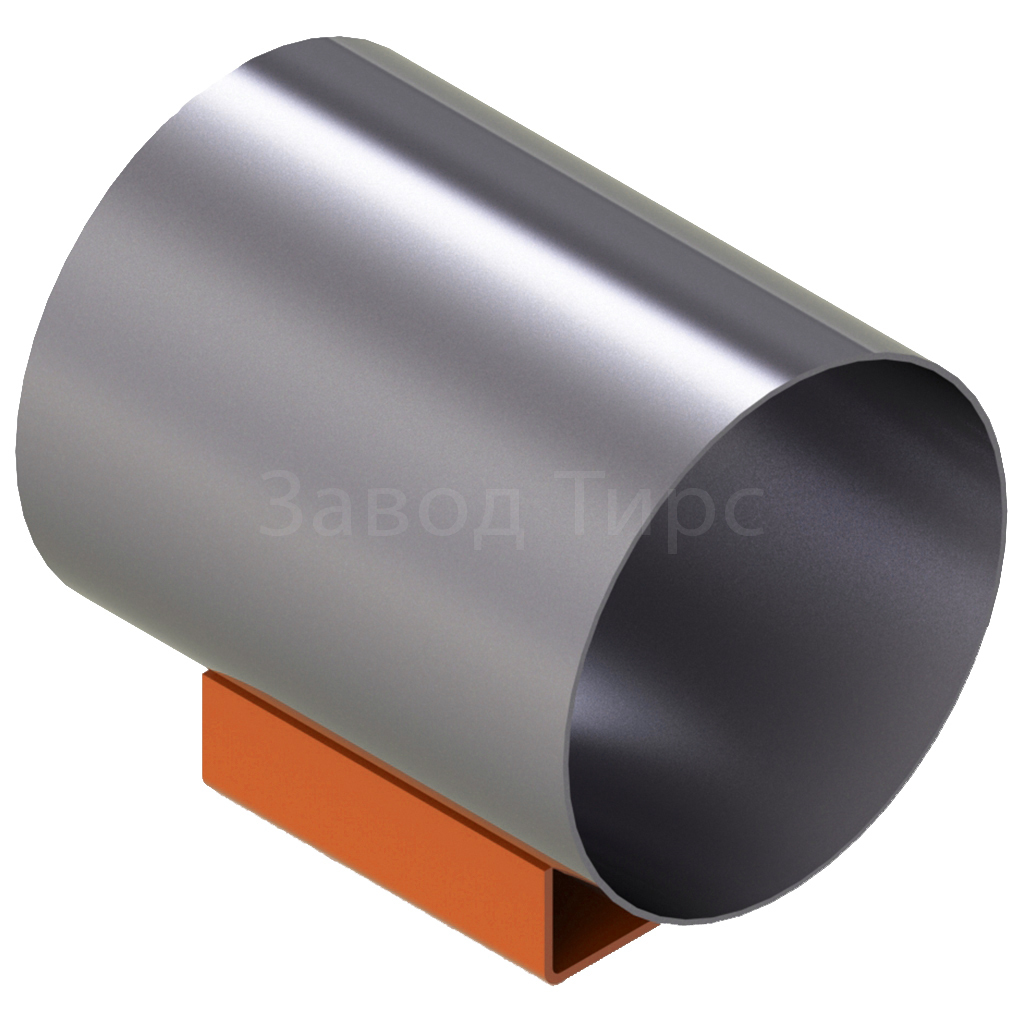

Швеллерные приварные опоры исполнений А1; А2 представляют собой швеллер соответсвующей толщины. Все швеллерные приварные опоры могут использоваться как подвижные и как неподвижные опоры. Они применимы только для неизолированных трубопроводов.

Ниже приведены основные технические характеристики швелерных приварных опор:

№ п/п	Наименование	Д тр., мм	Длина, мм	Вес, кг
1	57-ШП-А1	57	100	0,50
2	57-ШП-А2	57	200	1,00
3	76-ШП-А1	76	100	0,50
4	76-ШП-А2	76	200	1,00
5	89-ШП-А1	89	100	0,70
6	89-ШП-А2	89	200	1,40
7	108-ШП-А1	108	100	0,70
8	108-ШП-А2	108	200	1,40
9	133-ШП-А1	133	100	0,90
10	133-ШП-А2	133	250	2,10
11	159-ШП-А1	159	100	0,90
12	159-ШП-А2	159	250	2,10
13	219-ШП-А1	219	150	1,60
14	219-ШП-А2	219	250	2,60
15	273-ШП-А1	273	200	2,10
16	273-ШП-А2	273	300	3,10
17	325-ШП-А1	325	200	2,10
18	325-ШП-А2	325	300	3,10
19	377-ШП-А1	377	200	2,80
20	377-ШП-А2	377	300	4,80
21	426-ШП-А1	426	200	2,80
22	426-ШП-А1	426	300	4,80
23	530-ШП-А1	530	250	4,60
24	530-ШП-А1	530	400	7,40
25	630-ШП-А1	630	250	4,60
26	630-ШП-А2	630	400	7,40
27	820-ШП-А1	820	400	12,70
