Опоры подвижные ОПБ1 и ОПБ2

Приварные бескорпусные опоры ОПБ1; ОПБ2 изготавливаются в соответствии с разработанными и утвержденными чертежами по ГОСТ 14911-82. Они применяются для трубопроводов Ду=18-530 мм. Они применимы для всех видов технологических трубопроводов за исключением: магистральных, теплосетевых и трубопроводов с хладагентом.

Описание

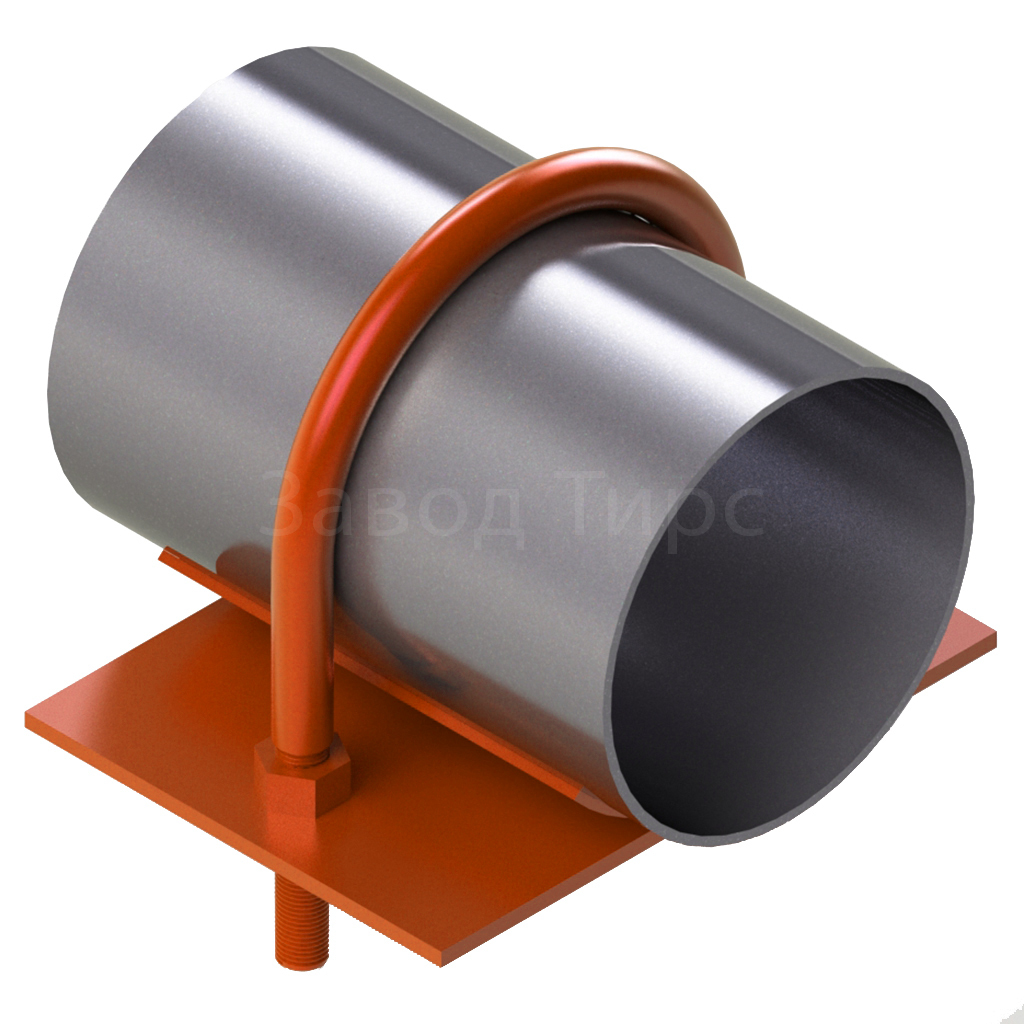

Приварные бескорпусные опоры предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода. Опоры ОПБ1 представляют собой подушку для трубопровода. Опоры ОПБ2 представляют собой подушку аналогичную ОПБ1 и хомут для крепления трубопровода.

Ниже приведены основные технические характеристики подвижных бескорпусных опор:

Наименование	Д тр., мм	Длина, мм	Вес, кг
ОПБ1-21,3	21,3	50	0,03
ОПБ1-23	23	50	0,03
ОПБ1-26,8	26,8	50	0,03
ОПБ1-32	32	50	0,03
ОПБ1-33,5	33,5	50	0,03
ОПБ1-38	38	50	0,03
ОПБ1-42,3	42,3	50	0,03
ОПБ1-44,5	44,5	50	0,03
ОПБ1-45,5	45,5	50	0,03
ОПБ1-57	57	50	0,06
ОПБ1-60	60	50	0,06
ОПБ1-75,5	75,5	50	0,06
ОПБ1-76	76	50	0,06
ОПБ1-88,5	88,5	100	0,12
ОПБ1-89	89	100	0,12
ОПБ1-108	108	100	0,13
ОПБ1-114	114	100	0,13
ОПБ1-133	133	150	0,39
ОПБ1-159	159	150	0,38
ОПБ1-194	194	200	0,57
ОПБ1-219	219	200	0,57
ОПБ1-273	273	200	1,02
ОПБ1-325	325	200	1,02
ОПБ1-377	377	200	1,02
ОПБ1-426	426	200	1,60
ОПБ1-480	480	200	1,80
ОПБ1-530	530	200	1,90

№ п/п	Наименование	Д тр., мм	Длина, мм	Вес, кг
1	ОПБ2-21,3	21,3	50	0,15
2	ОПБ2-23	23	50	0,16
3	ОПБ2-26,8	26,8	50	0,16
4	ОПБ2-32	32	50	0,19
5	ОПБ2-33,5	33,5	50	0,19
6	ОПБ2-38	38	50	0,23
7	ОПБ2-42,3	42,3	50	0,23
8	ОПБ2-44,5	44,5	50	0,26
9	ОПБ2-45,5	45,5	50	0,26
10	ОПБ2-57	57	50	0,32
11	ОПБ2-60	60	50	0,32
12	ОПБ2-75,5	75,5	50	0,33
13	ОПБ2-76	76	50	0,46
14	ОПБ2-88,5	88,5	100	0,46
15	ОПБ2-89	89	100	0,48
16	ОПБ2-108	108	100	0,56
17	ОПБ2-114	114	100	0,56
18	ОПБ2-133	133	150	1,21
19	ОПБ2-159	159	150	1,32
20	ОПБ2-194	194	200	1,45
21	ОПБ2-219	219	200	1,80
22	ОПБ2-273	273	200	2,15
23	ОПБ2-325	325	200	3,82
24	ОПБ2-377	377	200	4,40
25	ОПБ2-426	426	200	6,65
26	ОПБ2-480	480	200	7,90
27	ОПБ2-530	530	200	8,46
